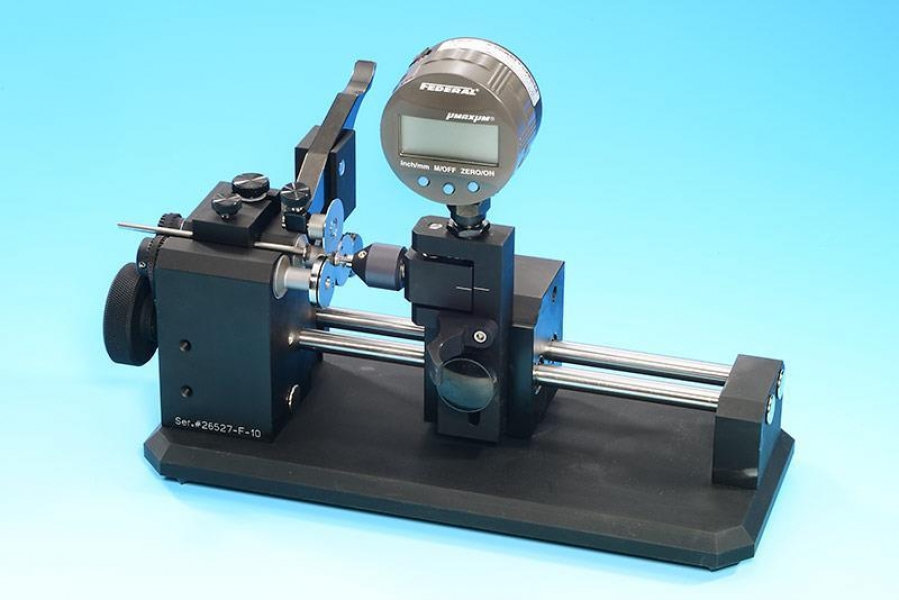

Rundlaufprüfgerät für Konzentrizitätsprüfung von Schraubenköpfen
Dieses Rundlaufprüfgerät wurde speziell für die Konzentrizitätsprüfung von Schraubenköpfen entwickelt.

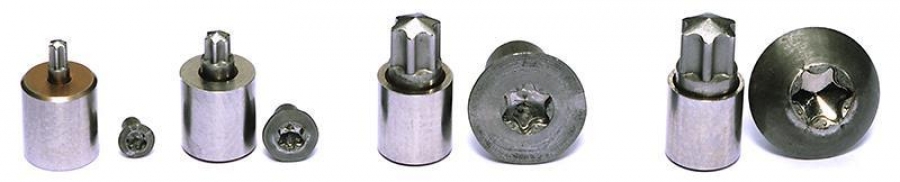

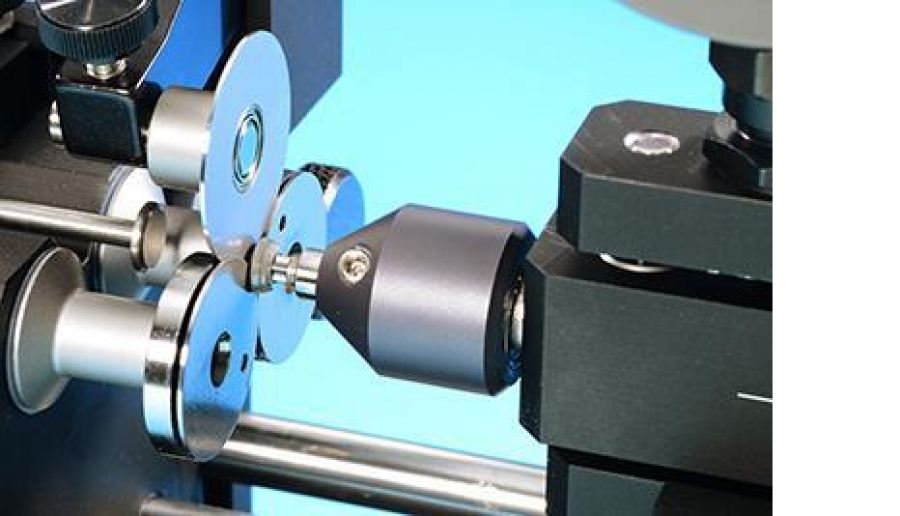

Der Schraubenschaft wird zwischen die Auflagerollen und Andruckrolle gespannt. Durch diese patentierte Spannung ist ein berührungsloser, hochpräziser Antrieb der eingepannten Teile möglich. Standard Geräte haben eine Wiederholprüfgenauigkeit von 0.005mm, Präzisionsausführungen von 0.002mm.Die auswechselbaren Form-Pins werden in die rotierende Halterung eingespannt, danach wird der passgenau Pin in den Schraubenkopf eingeführt.Durch das Drehen der Schrauben wird die konzentrizitäsabweichung über eine Linearführung auf der Messuhr angezeigt.Die auswechselbaren Pins werden speziell nach Kundenwunsch gefertig. Dafür brauchen wir Muster Schrauben um die Pins präzise einzupassen. Selbstverständlich können wir jegliche Pins nach DIN & ISO Normen fertigen. Die auswechelbaren Pins sind in verschiedenen Grössen und Formen erhältlich wie z.B. 6-Lobe, Aussensechsrund, Sechskant, 12-Punkt, Philips, Pozi, Star, usw.
Je nach Schaftdurchmesser und Länge können die Auflagerollen und Top Roller angepasst werden. Wir decken die ganze Bandbreite vom Durchmesser „0“ - 105mm und Längen bis 150mm ab. Bei sehr langen und kopflastigen Schrauben kann eine 2. Auflage-, resp. Stützrolle eingesetzt werden.
Preis auf Anfrage!
Diesen Artikel haben wir am Dienstag, 24. September 2013 in unseren Katalog aufgenommen.
