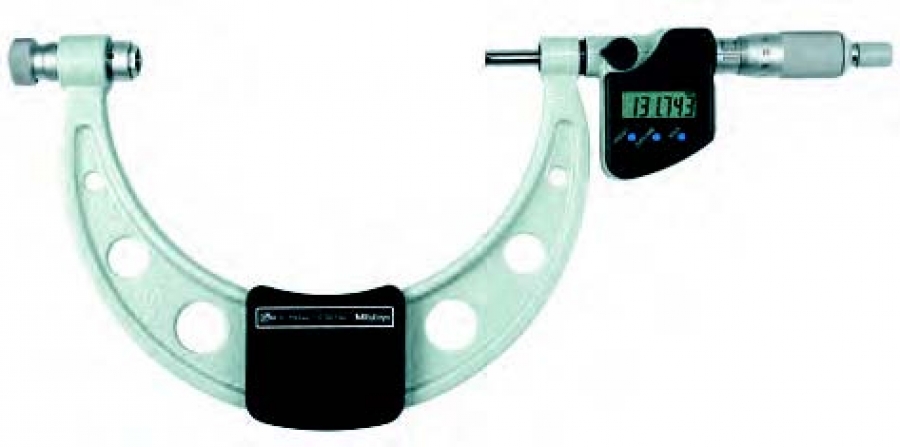

Digim. Bügelmeßschraube OCM 300-400MM
Serie 340
Bügelmessschrauben in Sonderausführung
"DIGIMATIC"-Ausführung mit Datenausgang

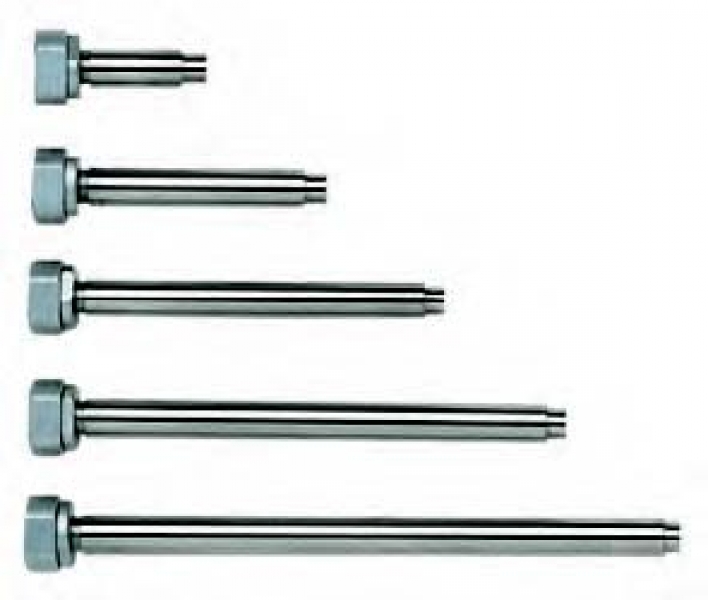

• Mit auswechselbarem Messamboss für einen variablen Messbereich.
Technische Daten
Genauigkeit ±(4+L/75) μm
L = max. Bereich (mm) (ohne
Quantisierungsfehler)
Ziffernschrittwert 0,001 mm; 0,001 mm; 0,001 mm
(340-351-10)
Maßstab Skalentrommel und
Skalenhülse mattverchromt Ø
18 mm, Ø 21 mm (über 300 mm)
Flatness 0,6 μm, 1 μm (über 300 mm)
Parallelität 2μm/0,00008" für Modelle bis
75mm/3”,
3μm/.00012” für Modelle bis
150mm/6”,
(2+R/100)μm für Modelle über
150mm,
R = Messbereich (mm)
Messflächen gehärtet, geläppt (Amboß)
hartmetallbestückt, geläppt
(Spindel)
Messspindel Mit Feststelleinrichtung, Ø 6,35
mm ,Ø 8 mm (über 300 mm),
Spindelsteigung 0,5 mm
Batterielebensdauer ca. 1,2 Jahre, ca 1,8 Jahre (über
300 mm)
Lieferung Einschließlich Box,
Einstellmaße, Messeinsätze,
Einstellschlüssel, 1 Batterie
